Confecção de Placas de Circuito
Basicamente, para a confecção de uma placa de circuito impresso, a equipe segue as seguintes etapas
Impressão do layout

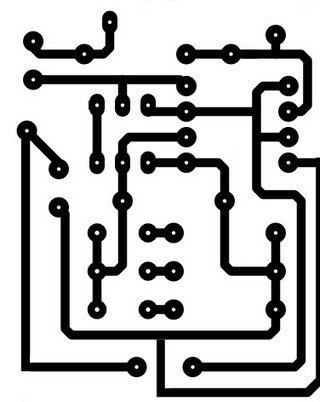

Com o layout em software concluido e o arquivo devidamente salvo, é então feita a impressão do mesmo em papel couché (papel foto) através de uma impressora especial.
Preparação da placa
Para iniciar o processo propriamente dito, a placa de cobre precisa passar por um processo de preparação, que consiste em passar suavemente uma palha de aço no lado revestido de cobre (em ambos se a placa for dupla face), seguido por um papel toalha para a retirada das limalhas.
Em seguida, corta-se o papel foto, que contem as trilhas a serem passadas, no tamanho ideal para a placa. Com a ajuda de fitas adesivas, prende-se o papel na placa.
Gravação das trilhas
Leva-se a placa com o papel para a (maquina q eu nao sei o nome), a fim de que as trilhas impressas no papel passem para a superfície de cobre.

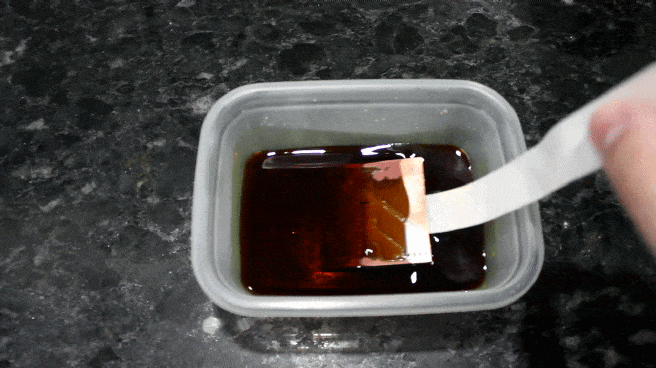

A placa é então levada para a etapa de corrosão, onde é banhada em uma solução aquosa de percloreto de ferro (com a ajuda de uma fita ou barbante), em que somente as superfícies cobertas por tinta residem em cobre, formando as trilhas da plaquinha.
Antes de levar a plaquinha para a corrosão, é recomendável conferir se as trilhas foram passadas corretamente, em caso de falhas, é válido usar uma caneta permanente preta para a correção.
Finalização
Neste ponto, a placa de circuito está quase pronta, sendo necessário apenas realizar os furos nos locais especificados para a colocação dos componentes, que podem ser feitos por brocas finas ou furadores próprios para o processo, e soldagem dos mesmos.
