Multímetro

De modo geral, o multímetro é uma das ferramentas mais versáteis e sem dúvidas essencial para qualquer um que trabalhe com a parte elétrica de um projeto, e dentro da nossa equipe não seria diferente. É importante notar que, apesar da vasta gama de funcionalidades, serão evidenciadas apenas aquelas de maior uso prático para a área.

Utilização

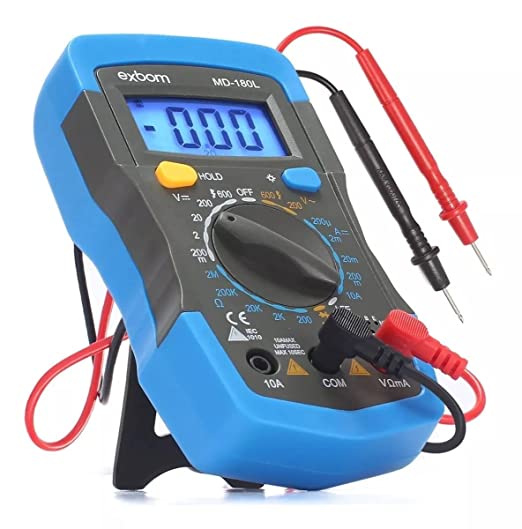

O funcionamento de um multímetro tem como base a escolha da grandeza que se deseja realizar a medição, para isso existe, nos multímetros analógicos, uma chave rotativa central que permite definir qual das funcionalidades do aparelho será utilizada.

É possível notar que o multímetro possui duas ponteiras (normalmente uma preta e outra vermelha) e 3 conectores, para a maior parte dos casos, utiliza-se a ponteira preta no conector "COM" e a ponteira vermelha em "vΩmA". Para casos

• Voltímetro: Chave central deve ser posicionada na faixa de escala representada pela letra "V" (contínua ou alternada). Nesta configuração, o multímetro realiza medições de tensão elétrica, sendo necessário conectá-lo em paralelo com o circuito.
• Amperímetro: Chave central deve ser posicionada na faixa de escala representada pela letra "A" (contínua ou alternada). No modo amperímetro, é possível realizar leituras correspondentes à corrente elétrica, sendo necessário conectá-lo em série com o circuito.
• Continuidade: Para realizar o teste de continuidade, basta girar a chave central para a posição que possui o desenho de um diodo e conectar cada ponteira na extremidade do fio ou componente que se deseja analisar.

danger

Antes de toda e qualquer medição deve-se atentar para a escala do aparelho, de forma que a grandeza que se espera mensurar seja sempre menor que a escala e, ao mesmo tempo, não muito distante da mesma, para que se tenha uma boa visualização dos resultados.

Apõs o uso, é importante não esquecer de desligar o aparelho! 😊
