KICAD
O KICAD é um software que tem por objetivo facilitar a concepção de layouts e suas conversões para placas de circuito impresso.
Instalação do KICAD
O software é de simples instalação através do link: https://www.kicad.org/download/
Funcionalidades

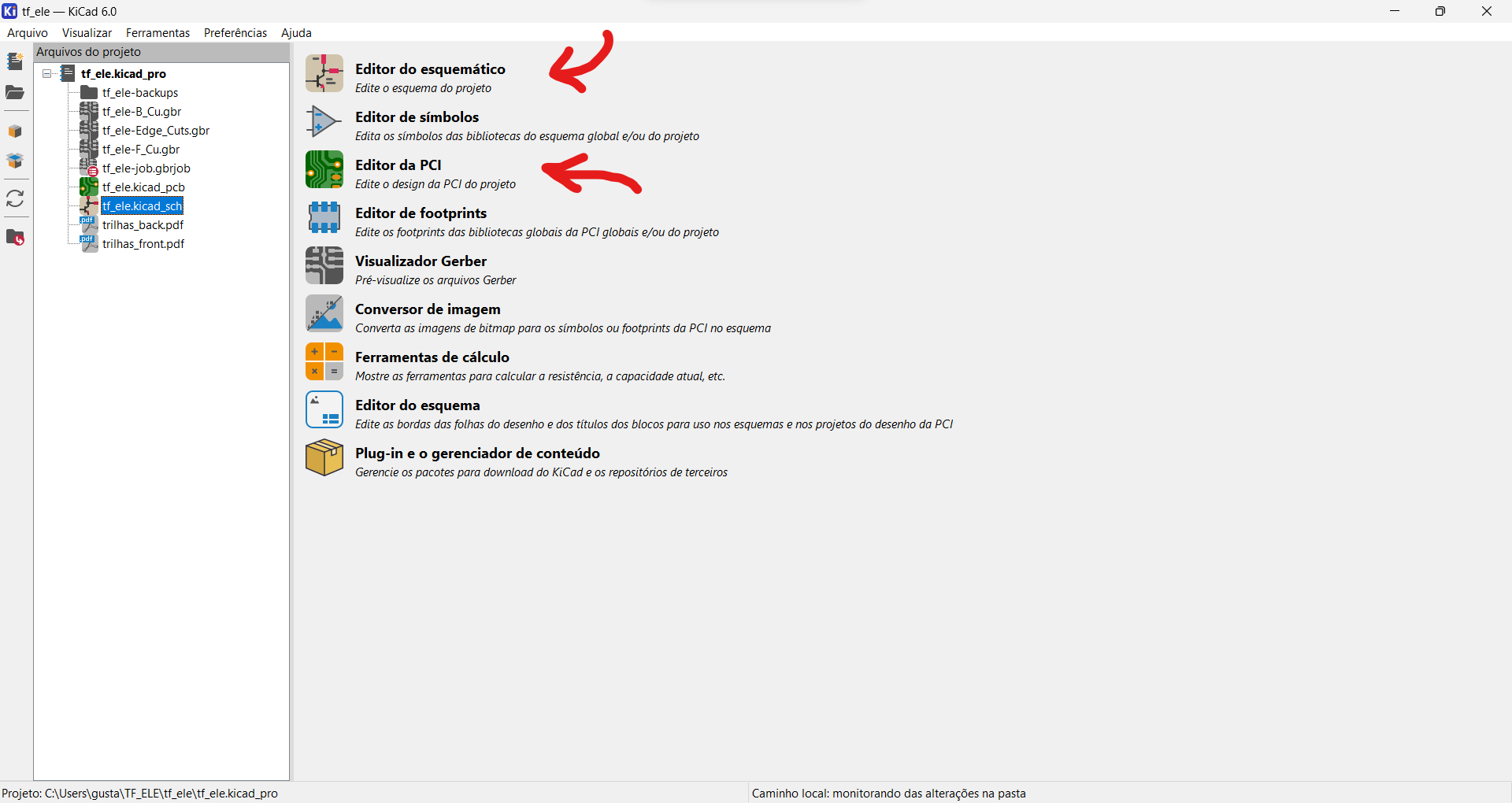

O KICAD é basicamente dividido em duas interfaces principais: o editor de esquemático, que oferece uma gama de ferramentas de fácil utilização para a confecção de esquemas eletrônicos; e o editor da PCI, que permite a criação e visualização 3D de layouts de placas de circuito impresso.

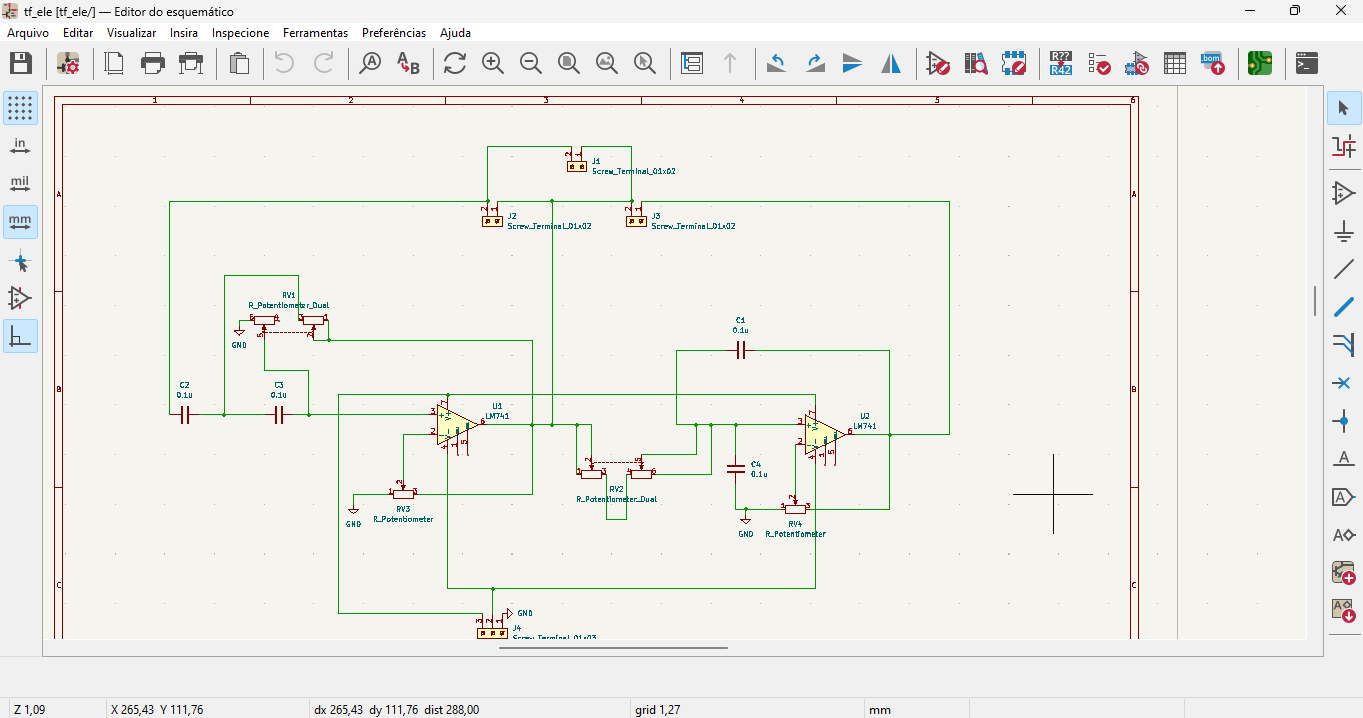

Editor de Esquemático
O editor de esquemático é o local onde é feita toda a organização lógica do seu curcuito, é o ambiente onde é possível criar, adicionar e nomear cada um dos componentes eletrônicos que se desejar adicionar. Ainda, é possível realizar a atribuição de footprints a fim de especificar cada componente para a próxima etapa de organização da PCI.

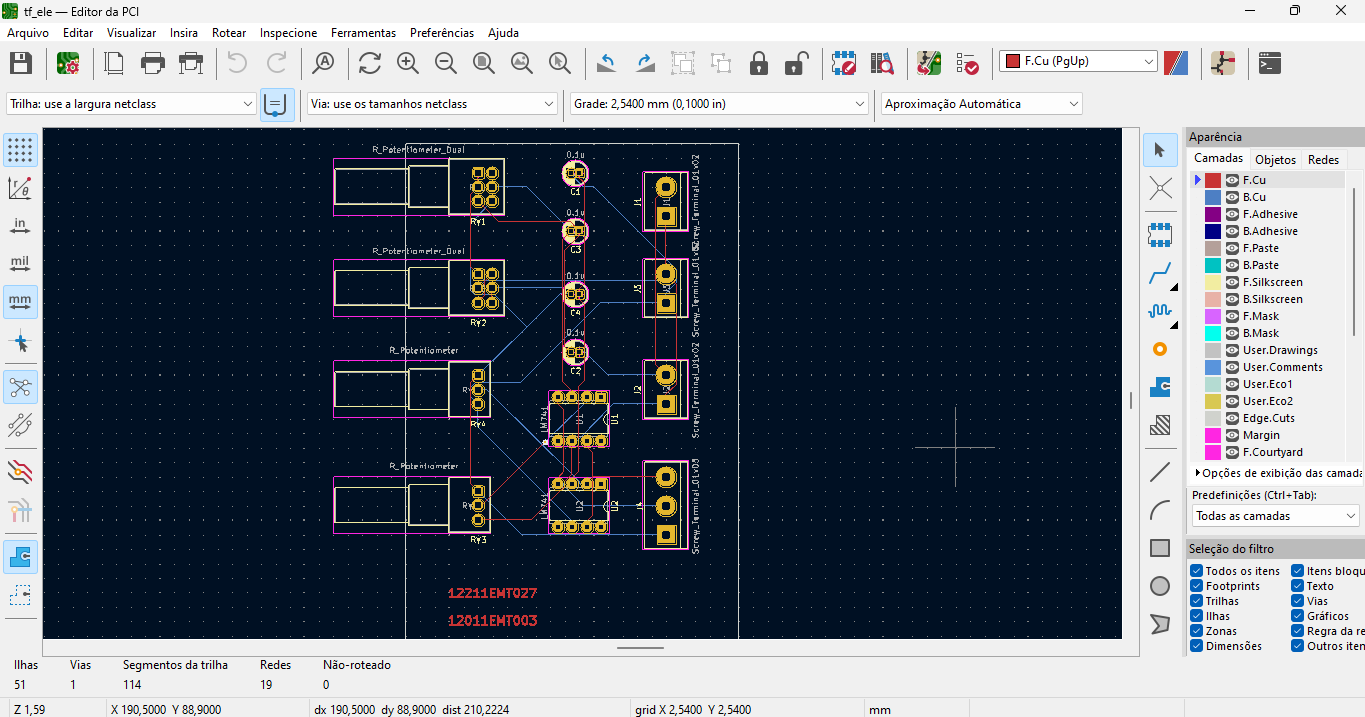

Editor de PCI
No editor de PCI é feita a organização dos componentes adicionados no esquemático dentro de um ambiente dividido em layers. Essas layers, ou camadas, são as ferramentas que o software utiliza para especificar cada uma das operações, por exemplo, existem as layers de "F. Cu" e "B. Cu" que remetem, respectivamente, as trilhas na parte da superior e inferior da placa; existe tambem a layer "Edge Cuts", responsável por definir os limites físicos da placa.
Ainda, é possível visualizar um modelo 3D da sua placa ao utilizar o comando "Alt+3" nesse ambiente.
Por fim, e para utilização do design modelado em uma placa real, o software permite a criação de um arquivo Gerber, que por sua vez armazena as informações das layers e posição de cada componente.
Para um tutorial em detalhes sobre o KICAD, recomendamos o vídeo introdutório do professor Marcelo Barros (FEELT - UFU)
